矩形堰超声波明渠流量计的详细描述：
    矩形堰（rectangular weir，误差3～5％） 材质 l        15～20mm厚的玻璃纤维不饱和聚酯复合材料（玻璃钢）。 流量越大，相应增加壁厚。注意事项 l        矩形口处的尺寸要准确、缘台平直、光滑。板面光滑、平整、无扭曲。l        矩形堰的中心线要与渠道的中心线重合。l        j为堰板嵌入渠道墙的部分，尺寸请用户根据现场情况而定。  常用型号规格明渠流量计安装尺寸（单位：mm）序号 流量范围（吨/小时） 适用渠道 B b h p 流量参数
Q（min） Q（max） >宽×高 n C
1 0.04 85 >500×500 500 200 163 337 1.5 1280
2 0.05 195 >650×650 650 260 239 411 1.5 1660
3 0.08 414 >750×750 750 375 308 442 1.5 2406
4 0.10 803 >850×850 850 510 387 463 1.5 3318
5 0.15 1662 >1000×1000 1000 700 501 499 1.5 4669
6 0.19 3332 >1250×1250 1250 875 683 567 1.5 5886
7 0.26 6504 >1450×1450 1450 1160 857 593 1.5 8178
8 0.33 12643 >1800×1800 1800 1440 1142 658 1.5 10344
9 0.48 26396 >2150×2150 2150 1935 1453 697 1.5 15060
10 0.62 52524 >2700×2700 2700 2430 1929 771 1.5 19596

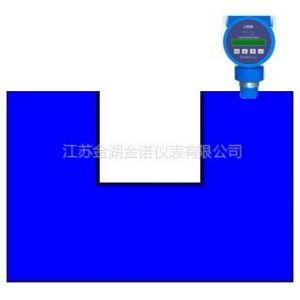

一．          测量原理 流量与液位的关系流量公式为   Q=c×hn其中，Q为流量（单位：m3/h），c、n为系数，h为液位（单位：米）2：液位的测量                       Y＝TH－S      其中：Y为液位高度，TH为探头高度，S为探头到液面的距离（仪表可以测量得到）      注意：不同的堰板（槽）的零点是不同的。 矩形堰的零点见下图： .
